3 使用VOI工具勾画器官或病灶并获得统计值

操作步骤

以MPR浏览中勾画CT图像的肺部为例

1. 勾选一组CT序列，左侧上方菜单栏中选择MPR浏览 。
2. 点击工具栏中 下拉菜单，选择阈值分割图标。

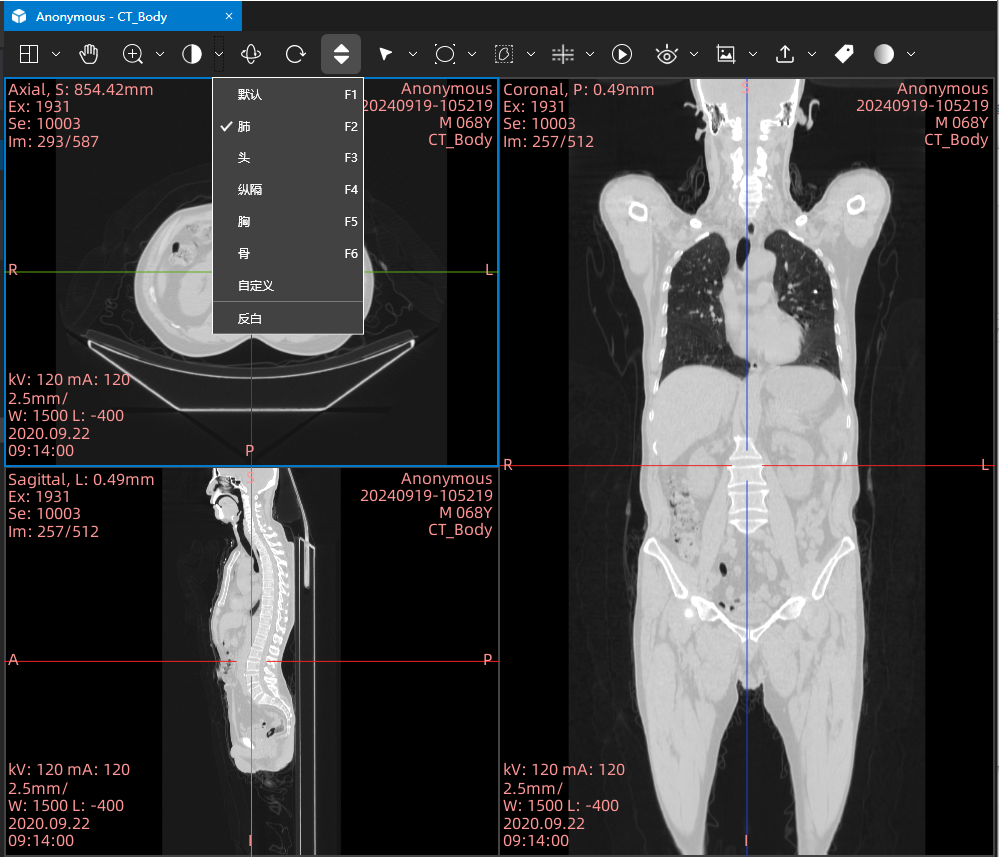

1. 修改窗宽窗位为肺窗。

1. 在图像中按住鼠标左键并拖拽，勾画出立方体，在该立方体区域内会自动进行阈值分割。

1. 左键按住立方体的高亮点并拖动，勾画测量范围，立方体在三个切面都应该包含所有的肺部区域。

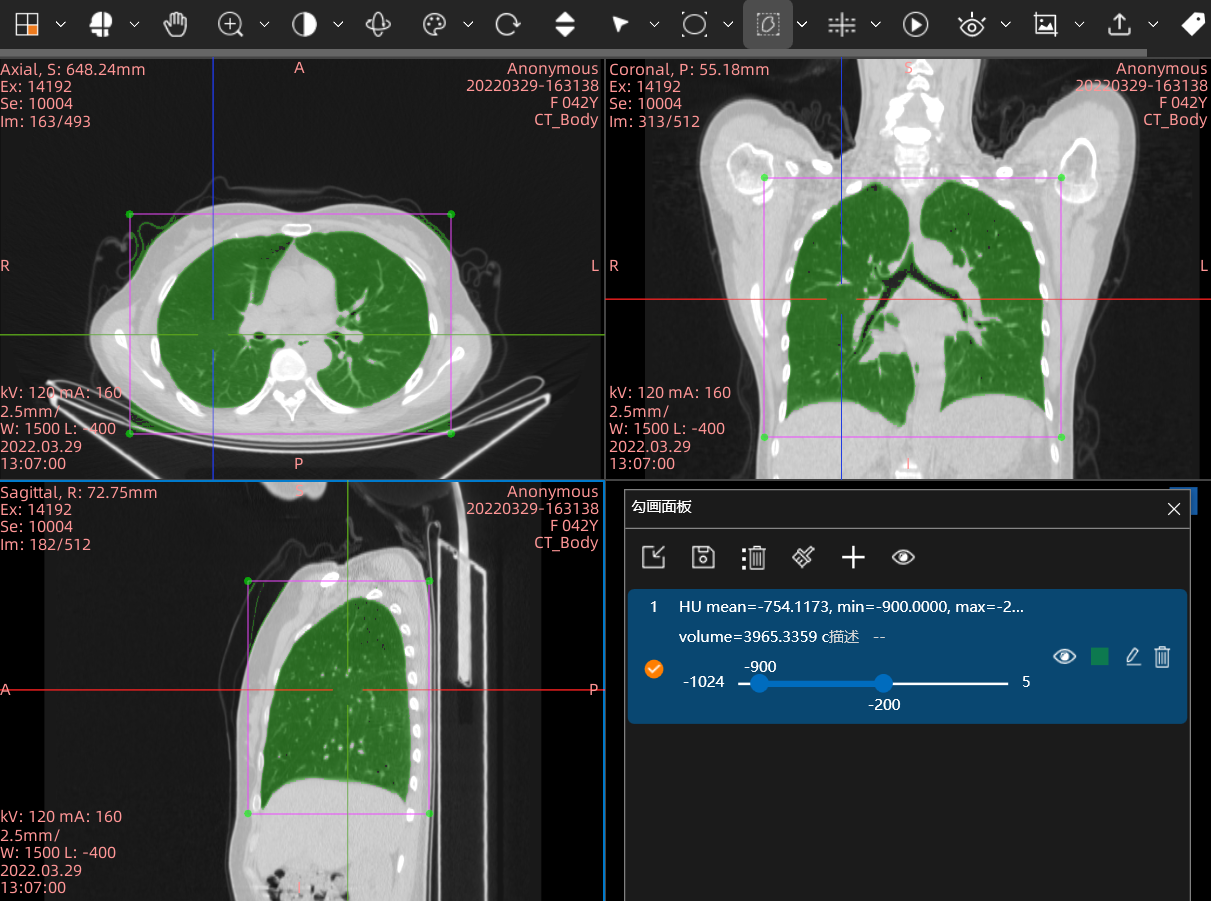

2. 勾画面板中输入适合待分割器官的阈值范围值，或拖动滑块调整。这里我们选择【-900，-200】，肺部初步被勾画出来。
3. 点击勾画面板中的 图标。

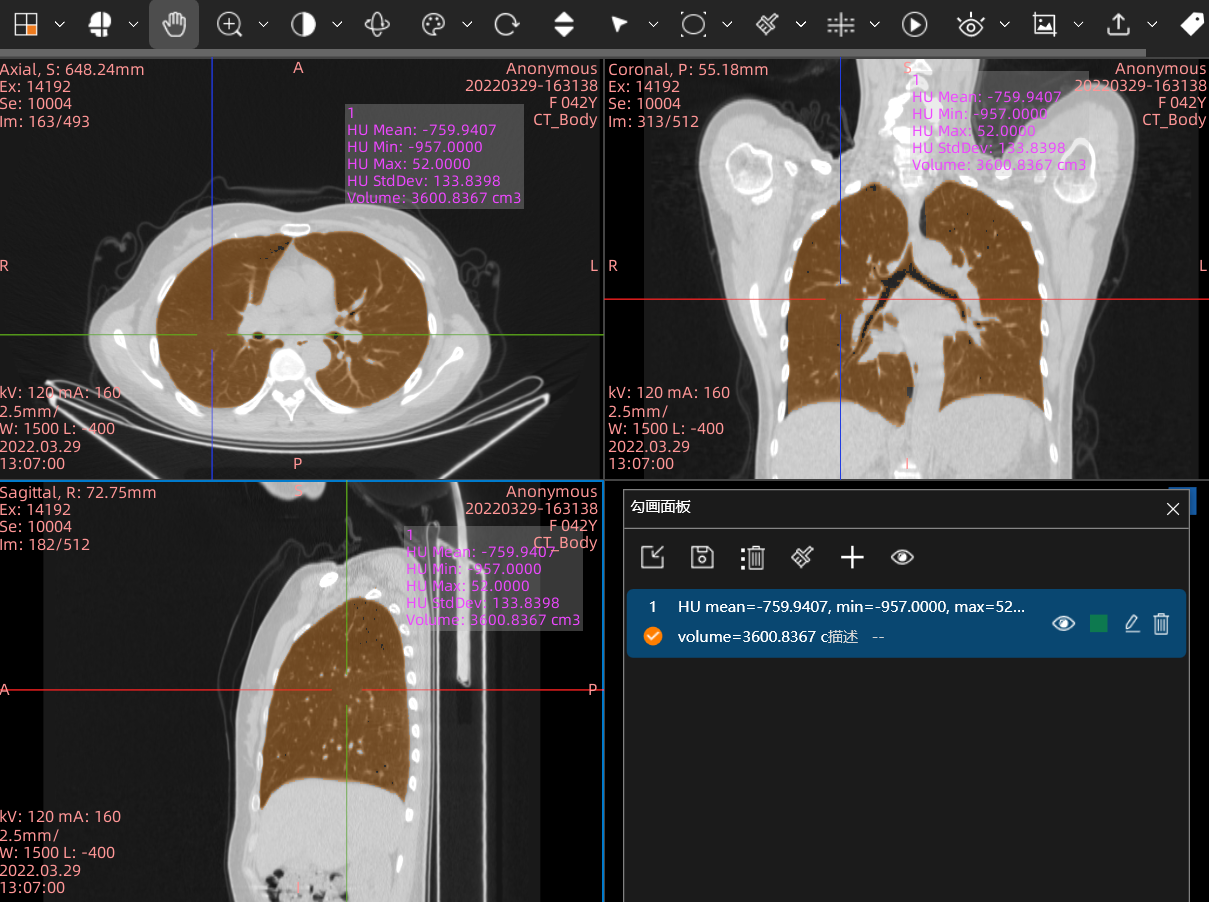

4. 在勾画工具栏中选择合适尺寸的画刷和橡皮，对病灶勾画细节逐层进行填补或修改。【提示：2D画刷和2D橡皮是圆形，只对当前层起作用。3D画刷和3D橡皮是球体，当前切层是球心所在。】

1. 点击勾画面板中勾画对象后的显示样式图标，可修改勾画对象的颜色、显示样式和不透明度。

1. 点击勾画面板中 图标，可将勾画的标签保存至本地。
2. 点击勾画面板中 图标，可将本地保存的勾画标签文件导入，并显示在图像中。

使用技巧
